【東南三菱】原來，汽車還有防碰瓷黑科技配置！
來源：南寧銘典    發布時間：2017年04月23日

近年來

隨著人們的生活水平提高

城市GDP水平的增長

在基本實現了共同富裕之后

人們手上都有錢啦，于是開車新買的小愛車

花點兒小油錢，出去兜兜風

然而！

有些不勞而獲的人

就打起了小康人民的主意！

面對這樣的情況

Doctor.SEM要給大家介紹一項黑科技

“懲治碰瓷撞疼不受傷技術”——行人保護技術

以東南DX3為例，在開發過程中，除了致力于提高安全性能外，還認真考慮了

（防碰瓷）行人保護性能的開發。并且相較于推薦型標準《GB 24550—2009》，選擇了比國標更為嚴苛的歐洲NCAP行人保護部分作為參考標準。行人保護技術可以大幅降低人車碰撞事故中行人的死亡和重傷。

行人最容易受傷的部位就是頭部和下肢，因此東南DX3在開發過程中，主要針對與頭部和下肢直接接觸的發動機罩蓋和前保險杠及相關支撐結構進行了調整：

一、發動機罩蓋和下部變形空間設計

發動機罩蓋剛度和下方的變形空間是決定傷害值大的主因。

東南DX3由于其SUV屬性，具有在發動機罩蓋的下方留有較大的變形空間的優勢。另外，工程師還通過調整發動機艙內部物布置，適當弱化表面剛度，使得發動機罩蓋下方不同位置具有相同且足夠的變形空間，從而在*大程度上避免二次碰撞的發生。

對于行人而言，發動機罩蓋越柔軟，發生碰撞時人則越安全，但由于發動機罩蓋自身也需要滿足一定的抗扭、抗凹性，所以在設計發動機罩蓋的剛度時以充分利用下部變形空間為準則。

發動機蓋的在結構上一般由外板和內板組成，由于外板與整車造型相關，不便于進行結構優化，因此內板則成了優化的主體。東南DX3的內板整體結構對稱均勻，在凸出物上方布置網格狀肋板，其它地方做鏤空處理。

以上措施可以保證發動機罩上大部分目標點的安全。另外，在邊緣、鎖扣、鉸鏈等特殊位置則通過控制折邊角度，縮小試驗區域，減少危險點數量，采用新型內、外板搭接形式，新型鎖扣和可潰縮式鉸鏈進行優化。

二、前保險杠設計

與頭部不同，下肢與車輛前部結構撞擊過程中自上往下共有三個主要支撐點，分別是發動機蓋前端，防撞梁和副保險杠。由于下肢的膝關節可變性，為降低傷害值，需要即保證膝關節無變形。在設計東南DX3的前保險杠時，通過CAE仿真技術建立基本的支撐點和下肢模型，進行優化計算，選取出最安全的設計參數。

三、主動式發動機罩預研

主動式發動機罩可以在行人頭部和發動機罩接觸之前彈起一定高度，以降低行人受到的傷害值。目前國產車中應用極少。東南DX3雖然擁有足夠的變形空間，不需額外配置主動式發動機罩，但仍聯合大陸電子對主動式發動機罩的控制單元和舉升裝置的工作原理進行了預研，在仿真層面上進行了模擬，為后續車型的應用積累了經驗。

四、實車驗證

有人就會問啦，

車博士你說了這么久，都是實驗階段

但真正的測試過程會有多大的出入呢？

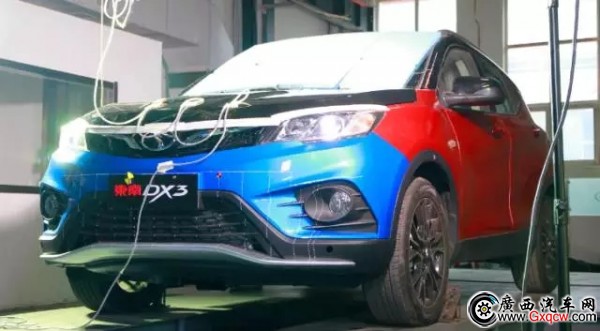

為了驗證這一結果，東南DX3在天津中汽中心進行了實車驗證，共選取發動機罩蓋上位于邊界、鎖扣、鉸鏈等危險處的12個試驗點進行頭型撞擊試驗，在前保險杠上進行了4次下肢撞擊試驗，并與仿真結果進行對。

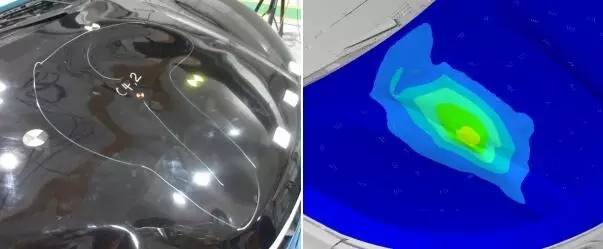

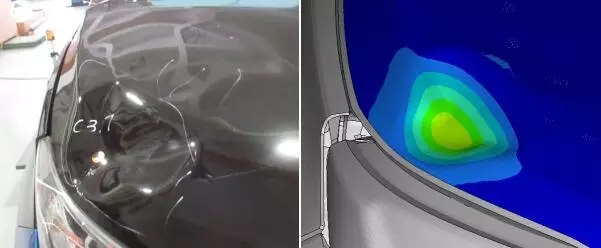

（試驗與仿真結果對比）

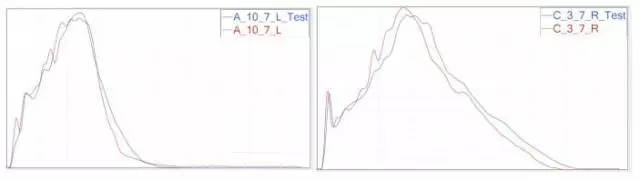

（加速度波形對標）

看完圖是不是覺得和仿真實驗的預測結果驚人的一致呢？

小伙伴們把嘴合上

下面車博士要給大家很負責的說

行人保護不同于以往的碰撞試驗

對主機廠的仿真分析能力有很高的要求

所以呢，說了這么多

大家是不是也想擁有呢

那就快來吧

輕松防碰瓷
